商品類型：均速管流量計
上架時間：2024-08-09

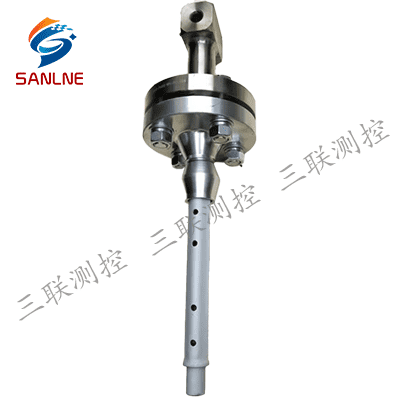

產品描述：德塔巴流量計是運用差壓式皮托管的工作原理，插入式的安裝方法，設計生成的一種流量計。均速管德?tīng)査土髁坑?jì)是由檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量
咨詢電話：029-88767898
一、產品概述
德?tīng)査土髁坑?jì)是運用差壓式皮托管的工作原理，插入式的安裝方法，設計生成的一種流量計。均速管德?tīng)査土髁坑?jì)是由檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。
二、工作原理
均速管德?tīng)査土髁坑?jì)采用曲面設計，截面本身是對稱的，曲面分為三部分，迎面部分為平滑段，使探頭平滑地與介質接觸；第二部分為加速段，將介質的流速平均加速三倍，通過增加與介質的接觸面，提高迎面段的壓力；第三部分為高低壓分界尖峰，突然阻力消失，在探頭后面形成低壓區，實際的彩色速譜可以充分反映介質流速的變化。所以說，均速管德?tīng)査土髁坑?jì)探頭的設計滿足了壓損小和差壓大的要求。
三、特點
1、廣泛用于各種干燥或者潮濕氣體、液體、蒸汽等介質的測量；
2、探頭材料有特殊的1.4528和哈氏合金，專門針對各種強腐蝕介質；
3、低壓孔徑為8mm，防堵性能良好；
4、探頭截面對稱，可以雙向測量；
5、管道動力損失??；
6、安裝工作量小，一體化/分體安裝自由選擇
四、主要技術參數
測量原理 | 差壓原理 |
管線尺寸 | 8mm≤DN≤15000mm |
重復性 | ±0.1% |
流速測量范圍 | 0.5-60m/s |
傳感器精度 | ±0.5%、±1% |
溫度極限值 | -100℃≤t≤550℃ |
壓力極限值 | 0Mpa≤PN≤25Mpa，特殊應用可達40Mpa |
安裝方式 | 法蘭連接、焊接、螺紋連接 |
參照標準 | ISO 3966-197、JB/T5325-1991及GB/T2624-2006 |
量程比 | 在差壓滿足的情況下量程比1：10 |
