關注次數：次
商品類型：新型差壓流量計
上架時間：2021-10-13
產品描述：矩形流量計是一種新型的產生差壓測量流量儀表，可用以測量氣體、蒸汽和液體(包括油漿、高粘度液體)以及高磨擦性(含固體顆粒的)流體和腐蝕性流體。
咨詢電話：029-88767898
一、產品概述
矩形流量計是一種新型的產生差壓測量流量儀表，可用以測量氣體、蒸汽和液體(包括油漿、高粘度液體)以及高磨擦性(含固體顆粒的)流體和腐蝕性流體。
這種流量計是以楔式流量計和經典文丘里流量計為基礎，結合了兩種流量計的優點，在關鍵性能上進行了明顯的改進，成為一種高精度高可靠性流量測量設備、從而使差壓式流量測量儀表的使用范圍更廣。
二、特點
1、特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|(zhì)測量。
2、測量精度不受流體介質介電常數等特性的影響和限制。
3、矩形件結構設計特殊，有導流作用，防堵塞，具有自清潔能力，無滯流區。
4、具有流體粘度變化、溫度變化、密度變化等補償功能。
5、抗振動、抗沖擊、抗臟污、抗腐蝕。
6、矩形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低。
7、無運動部件、無磨損，長期使用時不需要重新標定，永久壓損比孔板小。
8、耐高低溫，耐高壓，可測氣體、液體、蒸汽，適用范圍廣。

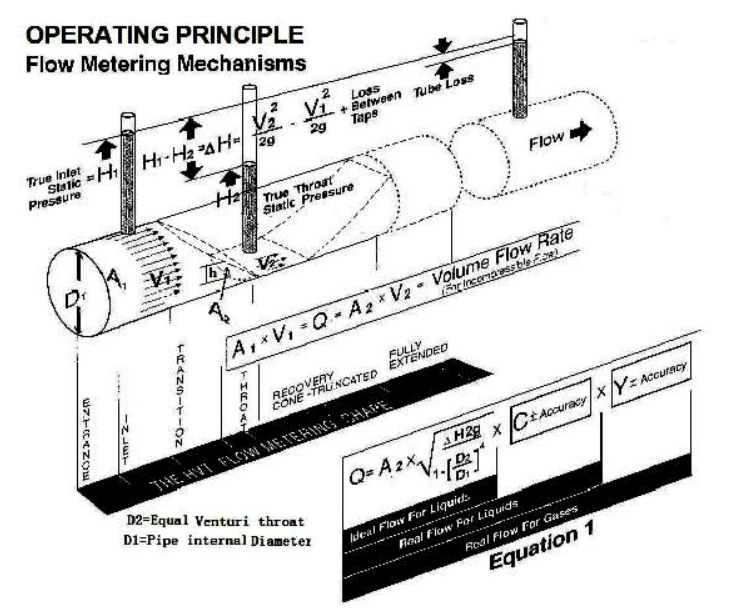

三、工作原理
矩形流量計是一種產生差壓信號的節流部件，根據流體力學方程，由差壓信號與流量的對應關系，可以精確地測量流體流量。矩形流量計的測量管道可以是方形管道，也可以是圓形管道，矩形節流元件可以是梯形，也可以半圓梯形，特殊情況下采用圓柱形以達到更加精確的測量效果。
四、主要技術參數
測量原理 | 差壓原理 |
管線尺寸 | 65mm≤DN≤95000mm |
重復性 | ±0.1% |
流速測量范圍 | 0.5-40m/s |
傳感器精度 | ±0.5%、±1% |
溫度極限值 | -180℃≤t≤800℃ |
壓力極限值 | 0Mpa≤PN≤10Mpa |
雷諾數范圍 | 清潔介質：6000≤ReD 粘稠介質：500≤ReD |
量程比 | 在差壓滿足的情況下量程比10:1 |
