關注次數:次
商品類型:防堵風量測量裝置
上架時間:2023-10-11

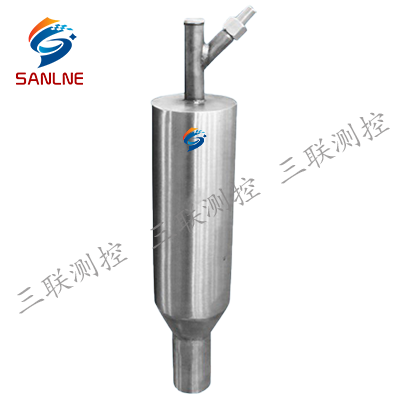

產品描述:SL-DGS系列流量測量裝置是基于S型畢托管測量原理,測量裝置安裝在管道上面,其探頭插入管道內,對于高濃度的煤粉氣流或含塵氣流,要長期準確的測量出管內風速風量,必須要解決堵塞、耐磨問題。GDS系列防堵測量裝置較好的解決了上述兩大難題。
咨詢電話:029-88767898
一、產品概述
SL-DGS系列流量測量裝置是基于S型畢托管測量原理,測量裝置安裝在管道上面,其探頭插入管道內,對于高濃度的煤粉氣流或含塵氣流,要長期準確的測量出管內風速風量,必須要解決堵塞、耐磨問題。GDS系列防堵測量裝置較好的解決了上述兩大難題。
二、工作原理

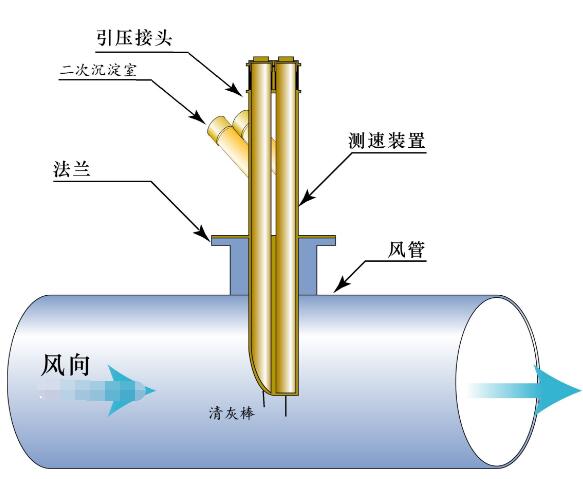

SL-DGS系列流量測量裝置是基于S型畢托管測量原理,測量裝置安裝在管道上,其探頭插入管內,當管內有氣流流動時,迎風面受氣流沖擊,在此處氣流的動能轉換成壓力能,因而迎面管內壓力較高,其壓力成為“全壓”,背風側由于不受氣流沖壓,其管內的壓力為風管內的靜壓力,其壓力稱為“靜壓”,全壓和靜壓之差稱為差壓,其大小與管內風速有關,風速越大,差壓越大;風速小,差壓也小,風速與差壓的關系符合伯努利方程。
三、特點
1、插入式安裝方法,安裝維護非常簡單。
2、配備與風管相同曲率的安裝基座。
3、配備密封墊片與不銹鋼過程接口。
4、與介質接觸部分有防磨材料覆蓋,確保最低限度的磨損率。
5、可以在直管段不大于3d的條件下準確測量氣體流速。
6、不會因為鍋爐起停的溫度沖擊影響裝置正常工作。
四、主要技術參數
測量原理 | 差壓原理 |
管線尺寸 | 65mm≤DN≤95000mm |
重復性 | ±0.1% |
流速測量范圍 | 0.5-40m/s |
傳感器精度 | ±1%、±2% |
溫度極限值 | -120℃≤t≤450℃ |
壓力極限值 | 0Mpa≤PN≤10Mpa |
測量介質 | 干燥的氣體或含粉塵氣體 |
量程比 | 在差壓滿足的情況下量程比1:10 |
