產品描述：應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、動力供熱等行業。
咨詢電話：029-88767898
一、產品概述
應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、動力供熱等行業。
二、工作原理

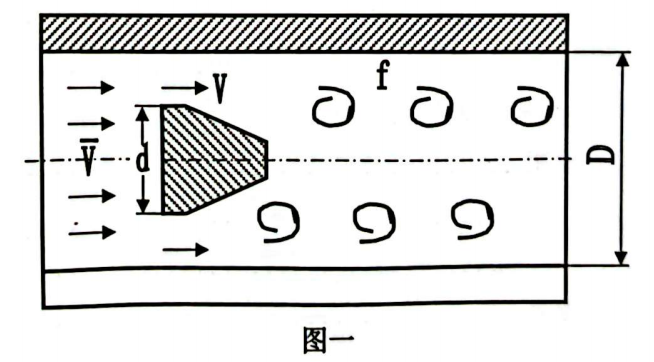

當管道中流體介質通過旋渦發生體（三角柱）時，由于局部加速而產生旋渦現象（如圖一），此旋渦分成兩列交替出現，這種旋渦列被稱為卡門渦街。旋渦交錯分離，在柱體后面的尾流中產生脈動的壓力，充在柱體后面（或內部）的檢測探頭受到這種微小的脈動壓力的作用，使埋在探頭內的壓電晶體元件受到交變應力作用而產生交電荷信號。檢測放大器將這種信號進行交換、放大、濾波和信號整形處理后，輸出頻率與旋渦分離頻率相同的電壓（或電流）脈沖信號，或經變換處理輸出與旋渦分離頻率成比例的模擬電流信號。這樣便可通過測量旋渦頻率信號檢測出流體介質的流速，再通過介質的流速計算出介質的流量。
卡門渦街的釋放頻率與三角柱寬度尺寸和流體速度有關，而介質的溫度，壓力等特性參數無關?？捎孟率奖硎荆?/span>
式中：f——卡門渦街的釋放頻率
V——介質流速
D——三角柱的寬度
S1——斯特羅哈爾數
三、特點
1.測量精度高，量程寬。
2.測量介質廣泛，可測量液體、氣體和蒸汽。
3.工作溫度高，介質溫度可達350度。
4.無運動部件，無磨損，可靠性高。
5.表體采用不銹鋼材質，耐腐蝕。
四、主要技術參數
管線尺寸 | 插入式15mm≤DN≤300mm；管段式200mm≤DN≤2000mm |
重復性 | ±0.05% |
流速測量范圍 | 液體0.27-9m/s；氣體4-40m/s；蒸汽3-50m/s |
傳感器精度 | ±0.5%、±1% |
溫度極限值 | -20℃≤t≤350℃ |
壓力極限值 | 0Mpa≤PN≤4.0Mpa |
安裝方式 | 法蘭連接 |
量程比 | 1：10 |
