商品類型：新型差壓流量計
上架時間：2023-10-09
產品描述：文丘里管是根據文丘里效應研制開發的一種節流式流量傳感器，是一種標準節流裝置。文丘里管按結構分為標準文丘管和通用文丘里管。標準（經典）文丘里管按其制造方法不同分為具有粗鑄收縮段的標準文丘里、具有機械加工收縮段的標準文丘里、具有粗焊鐵板收縮段的標準文丘里。
咨詢電話：029-88767898
一、產品概述

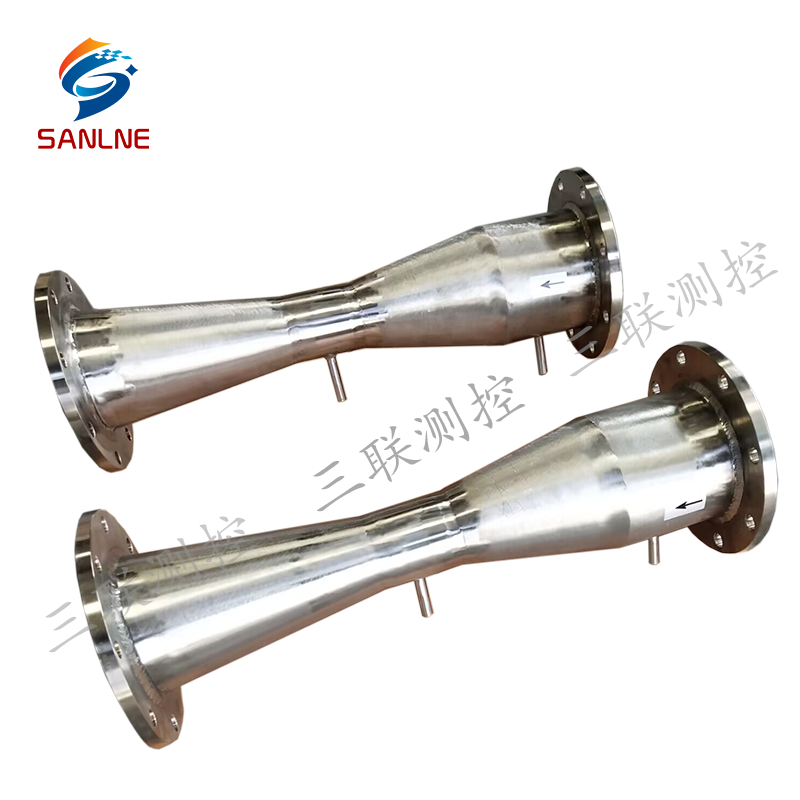

文丘里管是根據文丘里效應研制開發的一種節流式流量傳感器，是一種標準節流裝置。文丘里管按結構分為標準文丘管和通用文丘里管。
標準（經典）文丘里管按其制造方法不同分為具有粗鑄收縮段的標準文丘里、具有機械加工收縮段的標準文丘里、具有粗焊鐵板收縮段的標準文丘里。
標準文丘里按國標GB/T2624-2006進行設計制造，按國標JJG640-94進行檢定。通用文丘里系列流量傳感器除了繼承了標準文丘里管準確度高，重復性好，壓損小，所需前直管道短等優點，還具備自身裝置小，防堵的優點?？捎糜趦上蛄鳎煜嗔?，低流速、大管徑，異形管道等復雜流量問題的測量。
二、工作原理
充滿管道的流體，當它流經管道內的節流件時，流速將在文丘里管喉頸處形成局部收縮，因而流速增加，靜壓力降低，于是在文丘里管喉頸前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。
三、特點
1.標準（經典）文丘里管是按國標GB/T2624設計制造，按國標JJG640檢定的標準節流裝置，無需標定。
2.在標準節流裝置中，它所要求的上、下游直管段最短，永久壓力損失最小。
3.性能穩定、可靠性高。
4.計算準確、能耗小。
5.可用于液體、氣體、蒸汽及兩相流等各種臟污介質。
6.結構簡單，易安裝，維護方便。
7.標準文丘里本體較長大約是管徑的2～5倍。
四、主要技術參數
測量原理 | 差壓原理 |
管線尺寸 | 50mm≤DN≤3000mm |
孔徑比 | 0.30≤β≤0.75 |
重復性 | ±0.1%或更好 |
| 雷諾數范圍 | 粗鑄收縮段：2×105≤ReD≤2×106 |
機械加工收縮段：2×105≤ReD≤2×106 | |
粗焊鐵板收縮段：2×105≤ReD≤2×106 | |
傳感器精度 | 0.5級、1級、1.5級、2級 |
溫度極限值 | -50℃≤t≤500℃ |
壓力極限值 | PN≤42Mpa |
安裝方式 | 法蘭連接、焊接、螺紋 |
參照標準 | GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004 |
