關注次數：次
商品類型：防堵風量測量裝置
上架時間：2023-10-11

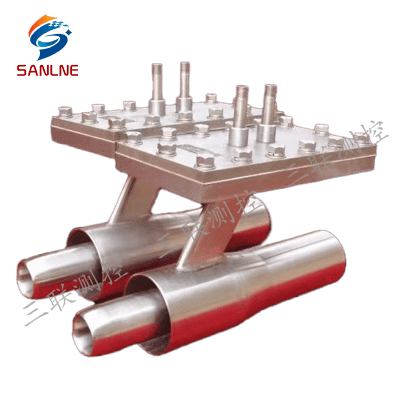

產品描述：智能多喉徑測量裝置，是一種基于伯努利方程、運用現代航空技術----空氣動力學理論和流體力學理論，實現單點、多點高精度測量的差壓式智能流量計。它廣泛適用于火電廠、鋼鐵廠、化工廠的大、中、小型管道常溫或高溫氣體（空氣、蒸汽、天然氣、煤氣、煙氣）流量測量，特別適用于火電廠一次風、二次風流量測量。
咨詢電話：029-88767898
一、產品概述
智能多喉徑流量測量裝置，是一種基于伯努利方程、運用現代航空技術----空氣動力學理論和流體力學理論，實現單點、多點高精度測量的差壓式智能流量計。它廣泛適用于火電廠、鋼鐵廠、化工廠的大、中、小型管道常溫或高溫氣體（空氣、蒸汽、天然氣、煤氣、煙氣）流量測量，特別適用于火電廠一次風、二次風流量測量。
二、工作原理
根據流體力學原理，當流體經過喉徑管時，通過收縮段喉部流向擴散角。經過兩側擴散角的擴散抽吸作用，喉部的流體被整流和放大，極大的提高了喉部流速，使喉部的靜壓明顯下降。從而使全壓孔與喉部測得的靜壓差放大。流量越大產生的差壓越大，通過測量差壓的方法，就可以測的管道流量。
三、特點
1、智能多喉徑流量測量裝置根據現場工藝條件的不同分為單喉徑、雙喉徑和多喉徑等多種。
2、壓損小，管徑大于φ400mm的管徑其壓力損失可以忽略不計，節能效果顯著。
3、直管段要求低。一般情況下，前直管段長度為0.7—1.5D。
4、差壓值大。小流速情況下，仍然得到一個較大的差壓值。
5、信號穩定可靠，無脈動差壓信號。由于采用了“多喉徑”結構，使得被測介質在各節流段有一個被“整流”的過程，最大限度的消除了渦流的影響。
6、特殊的布點結構，可以得到整個管道截面的測量數據，從而保證測量的真實性和精確性。
7、產品壽命長。產品采用316或1Crl8Ni9Ti材料，并在流體測量面均進行了耐磨處理，使用經久耐磨。
8、采用特殊取壓結構，從根本上避免堵塞?？赏ㄟ^防堵吹掃裝置，進行在線吹掃維護。
9、體積小，安裝方便。只需在管道上開孔安裝即可，安裝法蘭隨機配給。
四、主要技術參數
測量原理 | 差壓原理 |
管線尺寸 | 100mm≤DN≤6000mm；100×100mm～6000×6000mm |
重復性 | ±0.2% |
流速測量范圍 | 0.5-60m/s |
傳感器精度 | ±0.5%、±1% |
溫度極限值 | -40℃≤t≤550℃ |
壓力極限值 | -10Mpa≤PN≤3.5Mpa |
安裝方式 | 法蘭連接、焊接、螺紋連接 |
參照標準 | GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊 |
